ソレノイド制御基板の使い方

このページでは、ソレノイド制御基板(SB-6565-03)をRaspberry piで制御する方法を記す。

1.準備物

2.やり方

  1. ピンソケットメスをソレノイド制御基板にはんだ付けする。

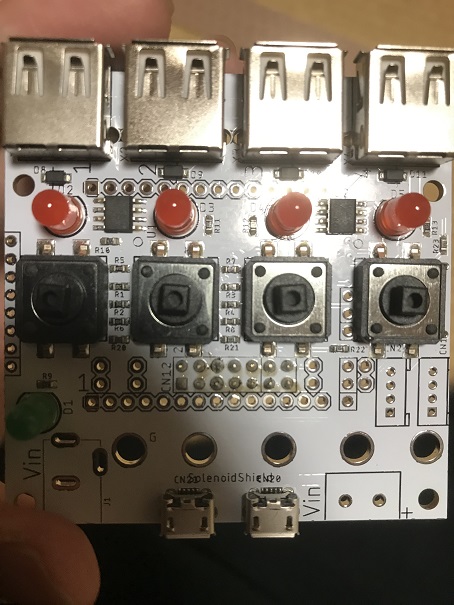

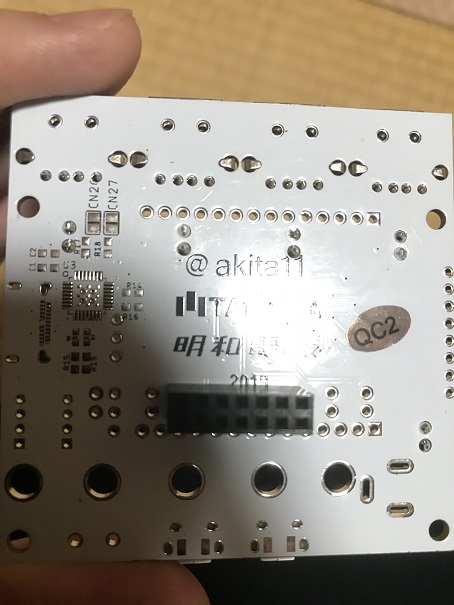

    2. はんだ付け表 はんだ付け裏

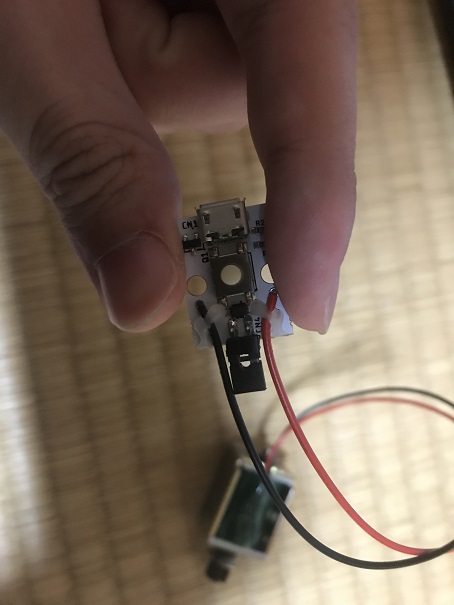

  2. ソレノイド基盤のジャンパーピンにキャップをかぶせる
    3. キャップ前 キャップ後
  3. Raspberry piに制御基板を接続する。

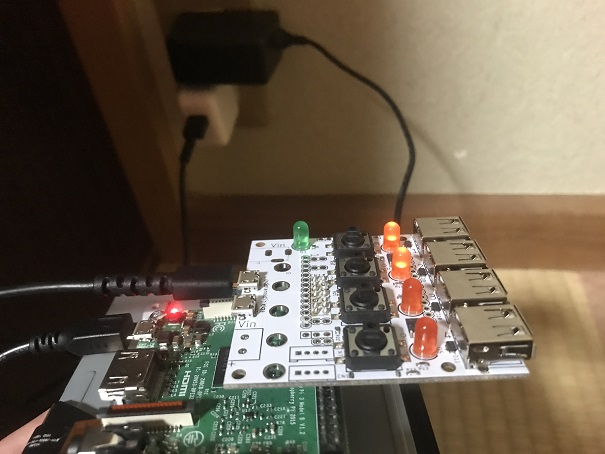

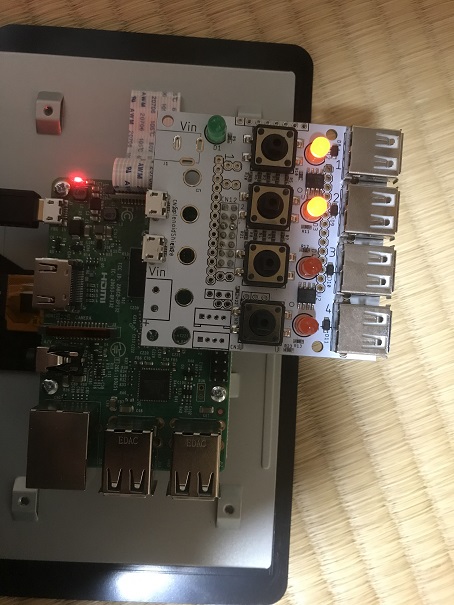

    4. 上から 横から

    ※制御基板の場所と被るモニター等は使えないので注意

  4. 制御基板にmicroUSB typeBで給電する。
    5. 基盤に給電

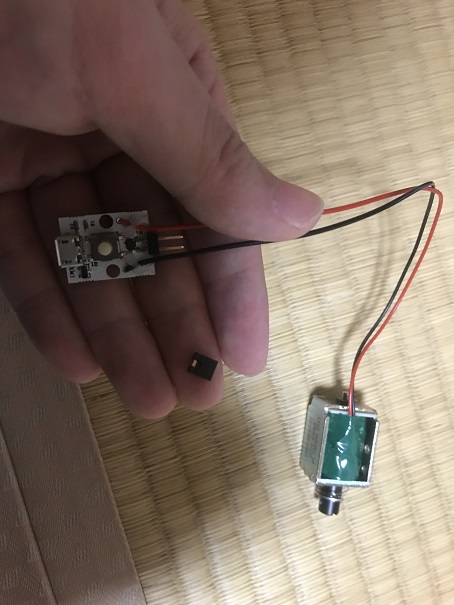

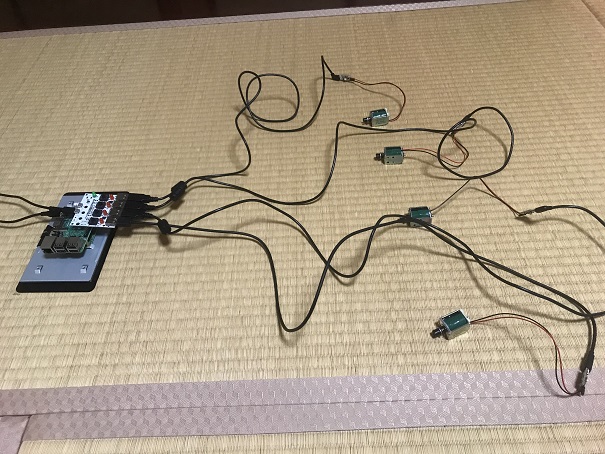

  5. 制御基板とソレノイドをmicroUSB typeBで接続する。
    6. USBとの接続
  6. Raspberry piに電源を入れ、プログラムを実行する。
    7. ソースコードダウンロード
